首先，不是所有的雷達液位計都需要介電常數參數。一些非接觸式和單桿導波雷達通常只有靈敏度選項。 大多數聲稱能夠檢測界面和雙棒的雷達液位計都需要介電常數，一些以檢測低介電常數介質為賣點的液位計也需要介電常數。 介電常數對雷達電磁波的影響體現在兩個方面，一是電磁波在介質表面的吸收(反射)率，二是電磁波通過介質時波長(頻率)會發生變化。 從大部分純粹的發射反射接收的工作過程來看，介電常數確實是不必要的。根據調整靈敏度的需要，我們可以從各種回波中檢測出所需的回波，完成測量。 然而，在某些情況下，為了消除不想要的回波并檢測所需的回波，需要大大增加液位計的計算量。此時，通過增加介電常數參數，更容易獲得良好的性價比。 例如： 液面上的泡沫會將泡沫面識別為液面； 其他一些介質(如泥漿表面的清水)會從液面的一些表層沉淀出來。因?yàn)楹鼙。何挥?jì)會把下面的介質表面作為液位。 在某些介質中，液位計會以罐底回波作為液位信號。 另外，對于雙桿或同軸探桿的導波雷達，液位計需要區分兩個電極之間的相互作用是發生在液位之上還是介質之中。 在這些情況下，增加一個介電常數可以大大減少計算量，有時是必要的。 所以根據型號、用途、結構的不同，有的雷達液位計要求介電常數，有的要求靈敏度。
發布時間:
2021
-
03
-
04
瀏覽次數：298
![雷達物位計的七點選型要素]( "雷達物位計的七點選型要素")
近年來，雷達液位計市場上出現了許多品牌，產品良莠不齊。結果，用戶對雷達液位計產品不太了解，不知道要注意什么，所以無法選擇適合自己應用的產品。 一、雷達液位計雷達液位計的工作原理是利用超高頻電磁波通過天線傳輸?shù)奖粰z測容器的液面。當電磁波擊中液面并被反射回來時，儀器檢測透射波和回波的時間差，從而計算出液面的高度。被測介質的電導率或介電常數越好，回波信號的反射效果越好。 二、各種液位儀表都有各自的特點和優勢。面對測量介質選擇儀器時，應綜合考慮各種因素，包括被測介質的特性、介質測量的目的、環境和經濟條件等因素。 很多儀器都是揚長避短，選擇適合用戶工作條件的儀器。接下來，介紹雷達液位計的選擇要素： 1、測量介質的溫度 雷達液位計的測量溫度范圍為-40~250，介質在此溫度范圍內，雷達液位計能正常工作。當溫度低于-40度時，液晶屏將無法正常工作。 2、測量介質的壓力 普通雷達液位計的測量壓力范圍為0.1~0.3MPa。 3、測量介質的物理特性 需要確定測量介質的物理特性，包括介質的腐蝕性、是否會粘附、是否會結晶等。選擇是根據具體的物理特性選擇不同的型號。 4、過程連接規格 有必要在儲罐上實施具體的工藝連接規格。如果是螺紋連接，雷達液位計需要配備螺紋連接；如果是法蘭連接，需要執行精確的法蘭規格。只有確定法蘭規格后，雷達液位計才能匹配相應的天線尺寸。法蘭規格不準確將導致儀器無...
發布時間:
2021
-
03
-
03
瀏覽次數：275
![導波物位計和雷達物位計有什么區別？]( "導波物位計和雷達物位計有什么區別？")
今天來說說各種工況下物位計的選擇。有朋友不知道雷達物位計和導波物位計怎么選，應該用在哪里。物位計量技術的發展和應用，雷達物位計和導波物位計是眾所周知的，它們?cè)谶x擇時經常會遇到不知道如何選擇的情況，尤其是面對兩種儀器都能測量的物體時。兩者有什么區別？ 第一：不同的接觸方式 我們都知道雷達物位計是非接觸式的，導波物位計是接觸式的。雷達物位計更符合測量衛生環境要求高的工況。 第二：不同的工作條件介質 導波雷達物位計需要考慮被測介質是否具有腐蝕性和粘性。面對低介電常數的工作條件，導波雷達波的傳播信號相對穩定，而普通雷達的信號稍弱。然而，導波雷達的安裝和維護相對復雜和困難。 第三：選擇不同 普通雷達限制不大，可以互換使用。但導波雷達測得的波導(電纜)長度是根據固定的工作條件定制的，不能互換使用，因此導波雷達的選擇比普通雷達更麻煩。 第四：測量范圍不同 導波雷達由于使用導波桿(纜)進行測量，導致測量距離較短，因此需要考慮張力的影響。普通雷達的測量范圍一般為30米至40米，最遠可測量到60米。 在某些特殊工況下，如罐內攪拌器、介質波動大等，固定底導波雷達測得的值比普通雷達測得的值更穩定。同樣，還有小罐中液位的測量。由于空間小，一般雷達不太有效，所以導波雷達比較適合。 第五：風格不同 導波式物位計采用導波桿，而雷達式物位計采用喇叭口形狀。形狀不同，使用場合也不同。
發布時間:
2021
-
03
-
02
瀏覽次數：287
雷達液位計廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。是利用微波技術檢測物位的高科技產品。此物位計具有穿透性好、對惡劣環境和被測材料適應性強的特點。它采用了世界先進的大規模集成電路、雷達原理、數字信號處理技術和快速傅里葉變換(FFT)技術。連續乍動測量可以測量液體和固體(塊料和粉料)的料位，具有測量距離遠、精度高的特點。 1、更換法 請求有兩臺同類型的儀器或有足夠的備件。將一個好的備品與毛病機上的同一元器材進行更換,看毛病是不是消除。 2、升降溫法 有時外表作業較長時刻,或在夏日作業環境溫度較高時就會呈現毛病,關機查看正常,停一段時刻再開機又正常,過一瞬間又呈現毛病。這種景象是因?yàn)閱蝹€(gè)IC或元器材功能差,高溫特性參數達不到目標請求所造成的。為了找出毛病因素金屬加工網,可選用升降溫法。 所謂降溫,即是在毛病呈現時,用棉纖將無水酒精在可能出毛病的部位抹擦,使其降溫,調查毛病是不是消除。所謂升溫即是人為地將環境溫度升高,比方用電烙鐵放近有疑點的部位(留意切不可將溫度升得太高致使損壞正常器材)試看毛病是不是呈現。 3、隔離法 毛病隔離法不需要一樣類型的設備或備件作對比,并且安全可靠。根據毛病檢查流程圖,切割圍住逐漸縮小毛病搜索范圍件交換等辦,再合作信號比照、部法,通常會很快查到毛病之處。 4、比照法 請求有兩臺同類型的智能雷達液位計外表,并有一臺是正常運行的。運用...
發布時間:
2021
-
03
-
01
瀏覽次數：249
雷達液位計是非常先進的測量?jī)x表，適用于固體料、過程容器或強粉塵易結晶、結露場合。具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。可以適應高溫、高壓、蒸汽等惡劣的生產環境。 從雷達液位計問世到現在，已經算是廣泛應用了，唯一的缺點就是虛假回波問題。很多用戶在選購的時候就不知道如何正確的選擇雷達液位計。 1、在選用雷達液位計最好不使用總線性質的能夠處理介質溫度并通過總線傳輸?shù)念?lèi)型，這樣的雷達液位計保護功能較多，如果有干擾造成液位失真，常常保持錯誤報警液位計鎖定，人員處理起來非常麻煩。 2、裝不裝導播管要看攪拌葉槳的大小，如果葉槳的旋轉直徑幾乎和罐的直徑相等，那么雷達液位計的回波會受?chē)?yán)重干擾，這個時候如果選用雷達測量液位最好使用導播管。 3、如果儲罐中旋轉葉槳的直徑較小，或周?chē)胁皇苋~槳旋轉的空間，那么雷達液位計可以不用導播管的形式，在按照選口位置最好避開進出管道、旋轉葉槳、人孔法蘭、儲罐呼吸器等設施。 4、至于雷達液位計的天線有多種形式，有喇叭口的、有水滴形的、有平板型的，喇叭口的大小也有多種形式，在選用時要根據自身的介質性質進行合理選型，比如介質易揮發冷凝，做好選用水滴式的。
發布時間:
2021
-
02
-
26
瀏覽次數：164
1、如果雷達物位計在戶外使用，為免受陽光的長期照射而使液晶屏出現老化現象，建議為儀表安裝遮陽篷或者保護箱。 2、如果雷達物位計在特別炎熱、寒冷的地方使用，由于周?chē)h(huán)境溫度有可能超出儀表的工作要求，為保證儀表正常工作，建議在儀表周?chē)釉O(shè)防高溫和低溫的裝置。 3、在使用雷達物位計時，應注意使雷達物位計與被測液面保持垂直，并確保在電磁波發射的錐形的范圍內不能有其它障礙物。 4、如果雷達物位計在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用，應選用防腐型雷達物位計。此外，如果儀表在有腐蝕性氣體的環境中使用，為避免儀表腐蝕，還應應加裝防腐外套，并且擰緊儀表的外表殼和進出線端子。 5、在使用雷達物位計時，應注意為電線、電纜加裝保護管，以防止積水以及被老鼠等嚙齒類動物撕咬。 6、如果雷達物位計在雷達頻發的區域使用，盡管儀表自身已帶有防雷器件，為安全起見，仍建議在雷達物位計的進出線端另外安裝專用的防雷裝置。 7、如果雷達物位計在有粉塵、蒸汽、霧氣，液面有泡沫、漂浮物，液體有攪拌、波浪等環境下使用，請事先與技術部門聯系，以便提供有針對性的指導，使測量更為準確可靠。
發布時間:
2021
-
02
-
25
瀏覽次數：223

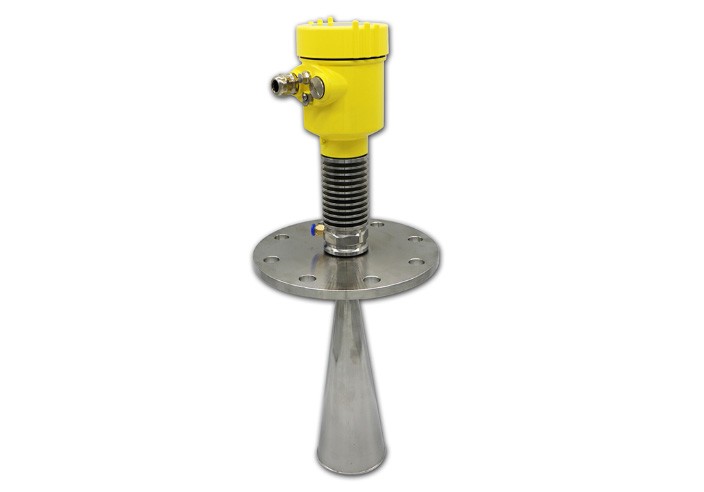

![雷達物位計測量過程中可能會出現哪些問題]( "雷達物位計測量過程中可能會出現哪些問題")
雷達物位計是一種可靠性較高的非接觸式物位測量?jī)x器。非接觸式測量方法是近年來測量物位的主要方法，綜合解決了大多數標準插入式儀器的檢測元件容易被介質污染和腐蝕等諸多問題。此外，其雷達波可以穿透多種泡沫、煙霧和蒸汽介質，不受環境變化的影響，能夠可靠地測量其物位的準確值。因此，雷達物位計在石化公司催化劑廠等化工廠得到了廣泛的應用。由于被測物體的復雜性，特別是容器內電機攪拌引起的泥漿飛濺和容器內加熱物料的蒸汽，雷達物位計故障頻率高，儀器維護量大，對生產設備影響較大。 在使用雷達物位計的過程中，有許多原因可能導致雷達測量誤差。下面介紹一下雷達物位計測量中可能出現的問題。 1、測量死區 測量時雷達物位計的輸出為4~20mA電流。由于被測物體本身和探頭的原因，在其測量中存在兩個死區，即上死區和下死區。上死區物位與上參考點的可測小距離約為0.1~0.5m，下死區在探頭底部，測量結果不隨罐內實際物位的變化而變化。 2、雷達物位計本身產生的誤差 雷達物位計采用導波雷達技術，不受壓力、溫度、濕度等環境條件的影響。由于自身原因造成的測量誤差大部分來自現場安裝。現場安裝的大問題是安裝的傾斜。安裝角度為A時，標記點到物位的距離為H，測量值為h/cosa，因此H的測量值大于實際值。 3、被測物體引起的誤差 測量邊界位置時，要求上層物體的介電常數必須比下層物體大10。當上部物位的厚度很低時，物位和邊界...
發布時間:
2021
-
02
-
24
瀏覽次數：251
